抱桿類產品 |
|
產品介紹 |
˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙ |

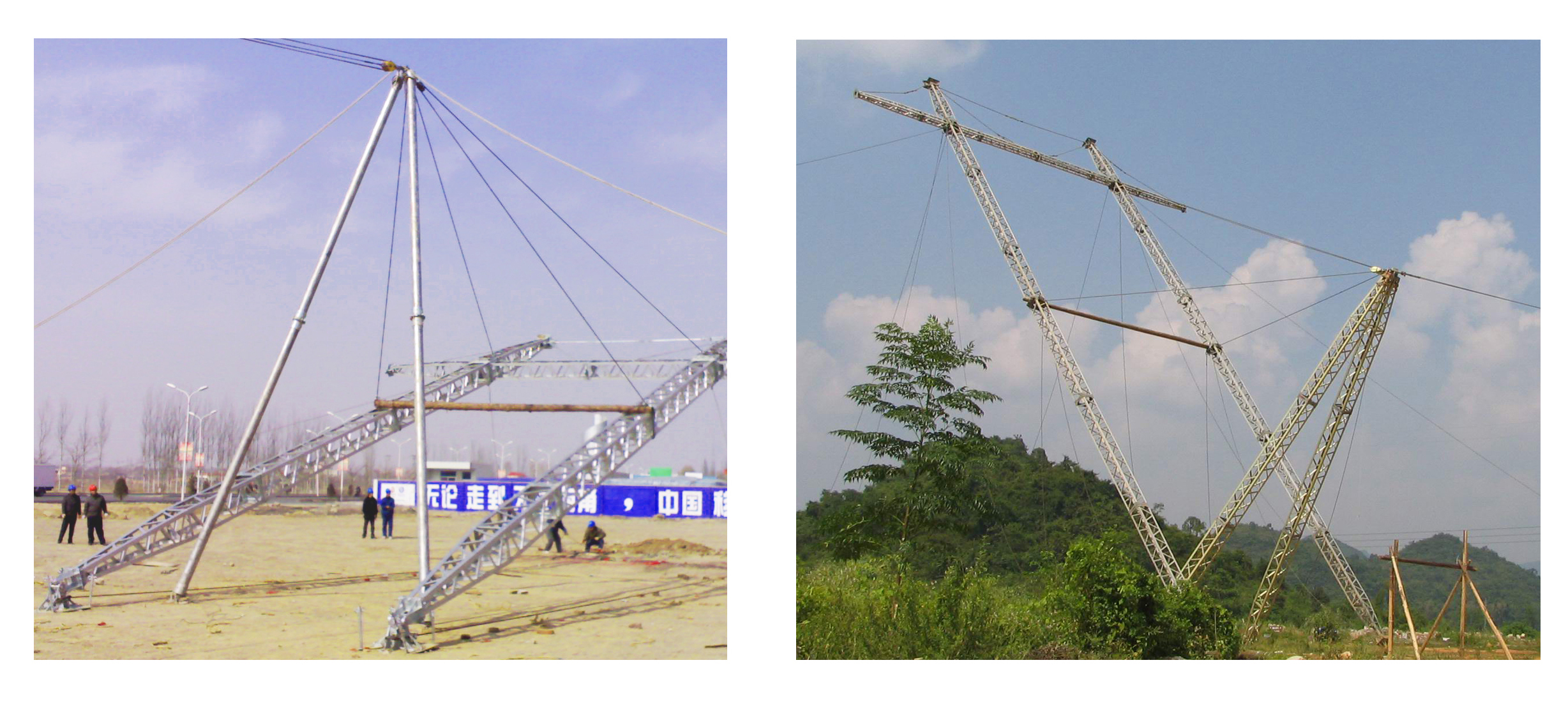

HY用途:適用于架設高壓輸電線路吊裝鐵塔、水泥桿等。
注:抱桿長度、截面、桿段組合,均可按用戶要求加工生產。
抱桿分鋁合金抱桿、鋼制抱桿,用戶可選擇。 |
|
人子抱桿規格、參數 |
˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙ |
產品名稱 |
型 號 |
截面(mm×mm) |
高度 |
單邊起吊負荷(kN) |
桿段組合 |

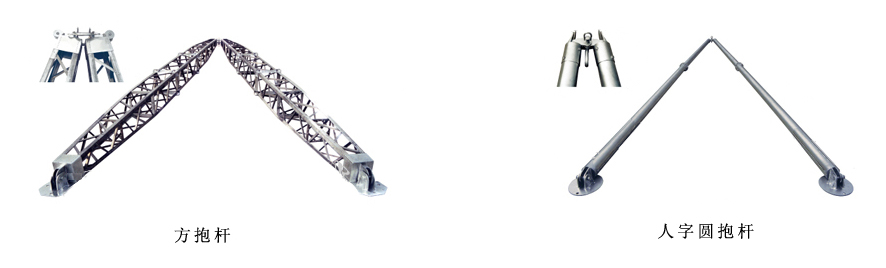

鋁合金圓管人字抱桿 |
LBYR120-9 |
Φ120×5 |
9 |
60 |
3-3-3 |
鋁合金圓管人字抱桿 |
LBYR150-12 |
Φ150×8 |
12 |
55 |
4-4-4 |
鋁合金框架人字抱桿 |
LBKR250-9 |
250×250 |
9 |
67 |
3-3-3 |
鋁合金框架人字抱桿 |
LBKR300-12 |
300×300 |
12 |
56 |
4-4-4 |
鋁合金框架人字抱桿 |
LBKR350-14 |
350×350 |
14 |
56 |
4-3-3-4 |
鋁合金框架人字抱桿 |
LBKR400-16 |
400×400 |
16 |
57 |
4-4-4-4 |
鋁合金框架人字抱桿 |
LBKR500-20 |
500×500 |
20 |
69 |
4-4-4-4-4 |
|
內懸浮抱桿規格、參數 |
˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙˙ |
產品名稱 |
型 號 |
截面(mm×mm) |
高度 |
單邊起吊負荷(kN) |
桿段組合 |
鋁合金圓管內懸浮抱桿 |
LBYF120-9 |
Φ120×5 |
9 |
8 |
3-3-3 |
鋁合金圓管內懸浮抱桿 |
LBYF150-12 |
Φ150×8 |
12 |
14 |
4-4-4 |
鋁合金框架內懸浮抱桿 |
LBKF250-9 |
300×300 |
12 |
54 |
4-4-4 |
鋁合金框架內懸浮抱桿 |
LBKF300-12 |
350×350 |
13 |
64 |
4-4-2-3 |
鋁合金框架內懸浮抱桿 |
LBKF350-14 |
400×400 |
15 |
67 |
4-3-4-4 |
鋁合金框架內懸浮抱桿 |
LBKF400-16 |
500×500 |
18 |
85 |
4-4-3-3-4 |
鋁合金框架內懸浮抱桿 |
LBKF500-20 |
600×600 |
22 |
118 |
4-4-3-3-4-4 |
|
|
|
|
